Мембранные соленоидные насосы DLXB

Мембранные соленоидные насосы DLXB

  • Производительность: от 1÷20 л/час.
  • Давление: до 20 бар.

Мембранные соленоидные насосы DLXB - серия с головкой из PP или PVDF. Высокая химическая стойкость материалов насосов позволяет использовать для дозирования практически любых реагентов. Соленоидные насосы DLXB могут быть выполнены как с аналоговым, так и в микропроцессорным управлением. Корпуса насосов из пластика, защищенного от воздействия кислотных паров. Панель управления защищена от ультрафиолетового излучения специальной пленкой. Защита от пыли и влаги IP 65. Стандартная высота самовсоса для всех моделей 2 метра.

Мембранные соленоидные насосы DLXB комплектуется кронштейном для крепления на горизонтальную поверхность, горизонтальне крепление.

Регулирование производительности для серии DLXB выполняется путем изменения числа импульсов в минуту. Однако для варианта DLXB предусмотрена дополнительная крышка R/C, которая позволяет изменять длину хода пистона для более точного дозирования при малых расходах. Стоимость такой крышки 60 евро.

Технические характеристики:

  • Мембранные соленоидные насосы с аналоговым и микропроцессорным управлением;
  • Постоянное и пропорциональное дозирование;
  • Насосы дозаторы отвечают нормам CE;
  • Передовая цифровая технология, наилучший показатель цена / качество;
  • Современная технология насосов-дозаторов со встроенными контроллерами рН, Rx (ОВП), CL, CD - в компактном исполнении.
  • Антикислотный пластиковый корпус, панель управления защищена пленкой от УФ излучения;
  • Производительность: 1÷20 л/час;
  • Давление: 1÷20 бар;
  • Высота всасывания: 2 м;
  • Горизонтальне исполнение;
  • Класс защиты: IP65;
  • Размеры: 190х120х150 мм

Внешние размеры DLXB

Внешние размеры DLXB

Диаграммы производительности DLXB

Диаграммы производительности DLXB

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип Производительность при противодавлении Тип головки насоса Max имп/мин Объем импульса, мл Высота забора, м
Стандартное
напряжение
Подключение, мм
л/час бар
0115 1 15 E (FPM)
N (PP-FPM)
120 0.14 2 230В 1~, 50Гц 4х6
2 10 0.28
3 5 0.42
0220 2 20 C (FPM) 120 0.28 2 230В 1~, 50Гц 4х6
0507 5 7 E (FPM)
N (PP-FPM)
120 0.69 2 230В 1~, 50Гц 4х6
6 5 0.83
8 2 1.11
0810 8 10 E (FPM)
N (PP-FPM)
120 1.11 2 230В 1~, 50Гц 4х6
10 7 1.39
12 3 1.67
1504 15 4 E (FPM)
N (PP-FPM)
120 2.08 2 230В 1~, 50Гц 4х6
2003 20 3 B (FPM) 150 2.60 2 230В 1~, 50Гц 4х6
  • 120V - +10%
  • R/C - +66 euro



Принцип работы дозирующего насоса DLXB

Принцип работы дозирующего насоса заключается в следующем: на пистон (плунжер), который приводится в действие воздействием постоянного электромагнитного поля соленоида, крепится тефлоновая мембрана. При движении пистона вперед (под воздействием электромагнитного поля) возникает давление на головку насоса, при этом происходит выброс жидкости через клапан сброса. После окончания воздействия электромагнитного поля пистон возвращается в исходное положение при помощи пружины, при этом происходит автоматический забор жидкости через заборный клапан.

Принцип работы очень прост, при этом насос не требует смазки, что сводит процесс обслуживания практически к нулю.
Материалы, используемые для изготовления насосов, делают возможным дозирование агрессивных жидкостей.

Различные варианты исполнения насосов серии DLXB

Линейка дозирующих насосов DLXB состоит из 8 различных вариантов исполнения.

MA/AD - наиболее простой насос с ручным управлением. Единственный аналоговый насос в линейке DLXB. Имеет двойную шкалу дозирования в диапазонах 10-100% и 2-20% (для более точного дозирования малых объемов). Единственный насос в линейке DLX, который не поддерживает датчик уровня.

MA/MB - дозирующий насос с микропроцессорным управлением. Вместо вращающейся ручки потенциометра производительность задается на цифровом дисплее с шагом в 1%.

CC/M - насос пропорционального дозирования от внешних 4-20 mA сигналов. Также возможно дозирование в ручном режиме (аналогично варианту MA/AD). Поддерживает реверсивный режим дозирования.

VFT/MBB - насос пропорционального дозирования от внешнего импульсного расходомера. На каждый импульс насос выдает определенную порцию реагента (порция задается в режимах 1хN, 1:N, 1хN(M - с параметром в памяти), где N - число поступивших импульсов). Может также работать в ручном режиме дозирования.

MF/M - наиболее продвинутый вариант насоса пропорционального дозирования, который поддерживает, как импульсный расходомер, так и сигналы 4-20 mA. Единственный насос в линейке DLX, который имеет двухстрочный ЖК дисплей с подсветкой (все прочие микропроцессорные насосы имеют однострочный дисплей без подсветки). Также имеет таймер, зуммер, часы, релейный выход аварийного сигнала. Помимо датчика уровня насос поддерживает датчик потока (не входит в комплект).

PH-RX/MBB - насос пропорционального дозирования со встроенным контроллером pH/RedOx. Пользователь определяет какой параметр насос контролирует. pH измеряется в диапазоне от 0 до 14, а RedOx (окислительно-восстановительный потенциал) от -1000 до +1400 мВ (милливольт). Насос работает в постоянном или пропорциональном режиме. Функция задержки включения. Помимо датчика уровня насос поддерживает датчик потока (не входит в комплект).

PH-RX-CL/M - версия аналогичная предыдущей, но помимо контроллера pH/RedOx также добавляется контроллера хлора (диапазон измерений 0-20 ppm или мг/л). Выход 4-20 мА.  Релейный выход аварийного сигнала. Компенсация температуры в автоматическом режиме (при установке соответствующего датчика PT100). Помимо датчика уровня насос поддерживает датчик потока (не входит в комплект).

CD/M - насос пропорционального дозирования с контроллером CD (электропроводности). Электропроводность измеряется в диапазоне от 0 до 1000 или от 0 до 10 000 мкСм (микроксименс или µS). Выход 4-20 мА.



Внешний вид панелей управления различных вариантов исполнения насосов DLXB

Внешний вид панелей управления различных вариантов исполнения насосов DLXB

Условия эксплуатации

  • Температура окружающей среды должна быть от 0 до +40 °C.
  • Относительная влажность воздуха не более 80%, если температура окружающей среды до +31 °C. При +40 °C относительная влажность не более 50%.
  • Питание однофазное 220 вольт (допустимое отклонение 210-250 вольт). По запросу могут быть изготовлены насосы DLX с низковольтным питанием 12 вольт.
  • Высота насоса при работе не должна превышать 2000 метров над уровнем моря.



Материалы конструкции

Насосы серии DLXB изготавливаются из таких материалов:

  • Головка насоса - PVDF (кроме модели 0220 из PVC и модели 2003 из полипропилена).
  • Рабочая мембрана из тефлона (PTFE).
  • Шариковые клапаны из керамики, кроме моделей 0220 и 2003, у которых залипающие клапаны из витона (FPM).
  • Эластичные прокладки из витона.
  • Заборный клапан из полипропилена/керамики.
  • Клапан впрыска из полипропилена/керамики.
  • Шланг всасывания (стравливания) - из PVC (размер 4х6, цвет прозрачный).
  • Шланг впрыска из PVC (размер 4х6, матовый).



Комплект поставки

В комплект поставки каждого насоса DLXB стандартно входят:

  1. Дозировочный насос (1 шт.).
  2. Гибкий заборный шланг из ПВХ (2 метра).
  3. Шланг сброса (2 метра).
  4. Заборный клапан (1 шт.).
  5. Выпускной клапан (1 шт.).
  6. Паспорт-инструкция (1 шт.).

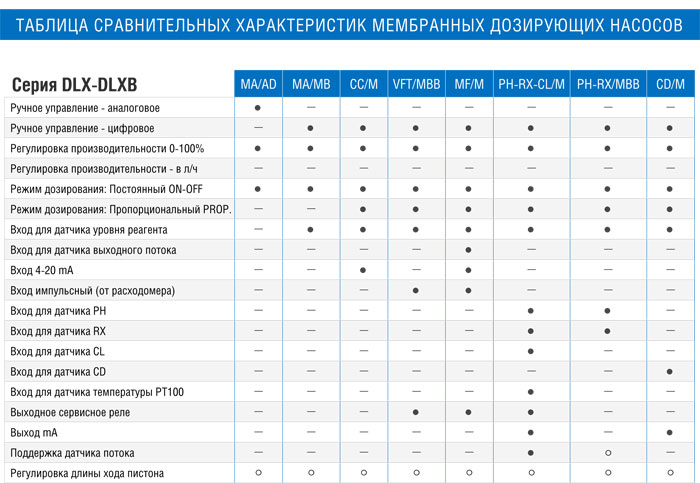

ТАБЛИЦА СРАВНИТЕЛЬНЫХ ХАРАКТЕРИСТИК МЕМБРАННЫХ ДОЗИРУЮЩИХ НАСОСОВ
